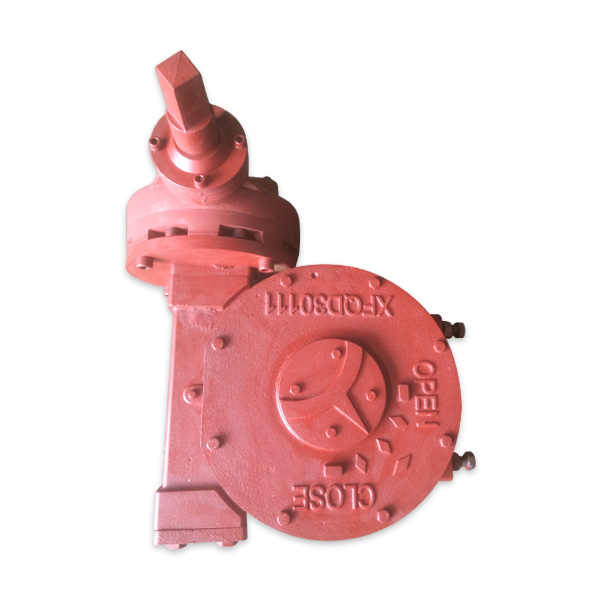

大型蜗轮箱体铸件结构复杂,大量使用型芯做出型腔和型体。分析了型芯的设置与装配特点,改进型芯的成分,完善装配与支撑方式,选择合理的工艺参数,保证了铸件的质量和形位公差等要求。
蜗轮箱体零件的主要加工表面是平面及孔系。本设计遵循先面后孔、先粗后精的原则。并将孔与平面的加I明确划分成粗加工和精加工阶段以保证孔系加工精度。本次设计的专用夹具共有两套,分别是钻床夹具和铣床夹具,两套夹具的设计能够满足机床夹具总体方案设计的基本要求适用于大批量、流水线上加工。
